Φ15mm/8mm/5.2/3.8mm系列镜头

直径15和8mm,体积小

产品详情

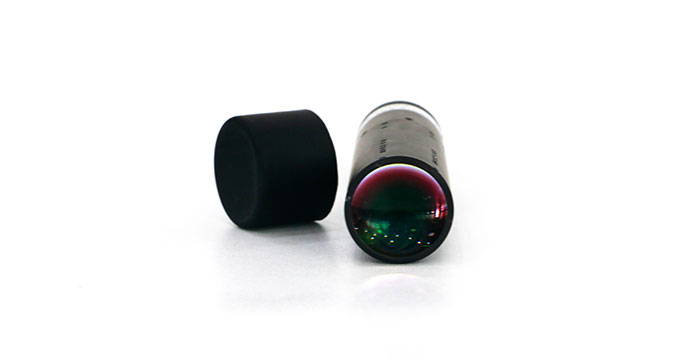

Optic Fiber Coaxial D15mm/8mm/5.2/3.8mm系列



功能特点:

Ø 直径15和8mm,比较小巧经济

Ø 最小尺寸直径3.8mm,刷新业界纪录

Ø 量程0.2~1

Ø 部分型号有90度侧面出光测量版本

Ø 更小尺寸适合多点检测、多通道并排检测、伸入孔洞等狭小空间测量



特色应用:

超小体积,90°版,大角度;并列测量、粗糙度、油墨、银浆、

形貌、平面度、硅片、屏幕、箔片、锂电极片、薄膜测厚





镜头型号

外径D

最大量程R *

最大角度A(镜面)*

工作距离C

最小光斑直径S*

分辨率 *

总长L

单位

mm

mm

mm

um

nm

mm

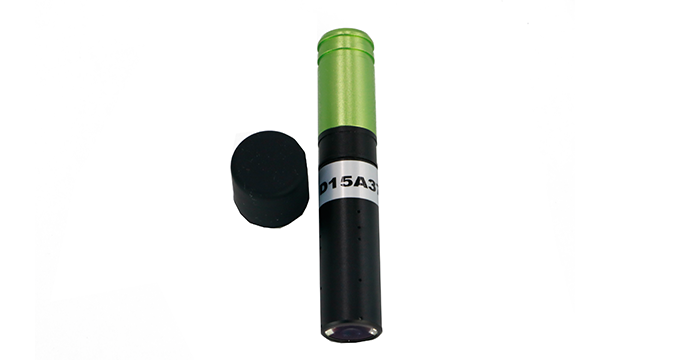

D15A37R02S8

15

0.2

±37.4

7

8.3

3.8

81.4

D15A37R05S8

15

0.5

±37.4

7

8.3

3.8

81.4

D15A37R1S8

15

1

±37.8

6.7

8.2

1.9

81.4

D8RA1405S20

8

0.5

33.7

±14.3

10.5

20.3

1

D8A14R1S19

8

1

33.7

±14.8

10.2

19.7

2

D5A33R02S9 0/90°

5.2

0.2

±33.8

0.34

9

0.4

33

D5A33R04S9 0/90°

5.2

0.4

±34

0.24

9

0.8

33

D3A13R1S6  0/90°

3.8

0.5

±13.3

4.9

6.7

1

80

D3A13R1S6  0/90°

3.8

1

±13.7

4.6

6.6

2

80

* 量程、角度为极限值,使用时建议预留20%以上以免超出极限;光斑尺寸为单波长时光纤端面成像到被测物方的尺寸;分辨率为理论值。

* 单边测厚模式下,目前最薄可以测量50um的透明层厚度。多层透明材质要求层与层之间有折射率差异,才有层间反射光
