  • 光谱共焦位移传感器 D35A7 系列镜头
  • D15镜头1

光谱共焦位移传感器 D35A7 系列镜头

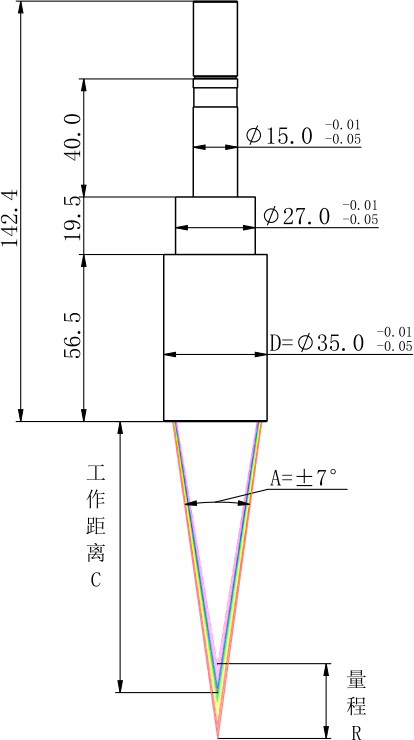

镜头:外径D最大设计角度 A最大量 程 R *最小光斑直 径 S* (C50光纤)工作距离 C分辨率 *总长 L单位mm度mmummmnmmmD35A7R16S3535±7°镜面16.835105.8200142.4(±8.4)D35A7R8S358.4110100(±4.2)D35A7R4S354.2110-(±2.1)* 量程、角度、光斑尺寸、分辨率均为设计理论值,请按实际测量案例评估。

产品详情

镜头:

外径

D

最大设计角度 A

最大量 程 R *

最小光斑

直 径 S* (C50 光纤)

工作距离 C

分辨率 *

总长 L

单位

mm

mm

um

mm

nm

mm

D35A7R16S35

35

±7°镜面

16.8

35

105.8

200

142.4




(±8.4)





D35A7R8S35



8.4


110

100





(±4.2)





D35A7R4S35



4.2


110

-





(±2.1)





* 量程、角度、光斑尺寸、分辨率均为设计理论值,请按实际测量案例评估。
