  • 光谱共焦位移传感器 D65A18 系列镜头
  • D27镜头1

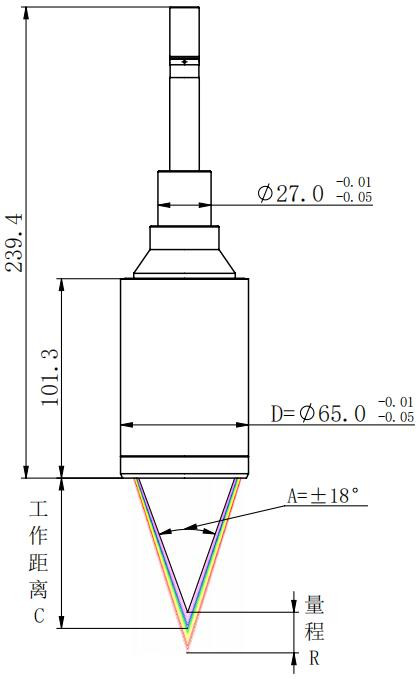

光谱共焦位移传感器 D65A18 系列镜头

镜头:外径D最大设计角度A最大量程R *最小光斑直径S*(C50光纤)工作距离C分辨率 *总长L单位mm度mmummmnmmmD65A18R23S1465±18°镜面23.41470.850239.4(±11.7)D65A18R11S1411.776.725(±5.8)D65A18R5S1411.776.713(±5.8)* 量程、角度、光斑尺寸、分辨率均为设计理论值,请按实际测量案例评估。

产品详情

镜头:

外径

D

最大设计角度A

最大量程R *

最小光斑直径S*

(C50 光纤)

工作距离C

分辨率 *

总长L

单位

mm

mm

um

mm

nm

mm

D65A18R23S14

65

±18°镜面

23.4

14

70.8

50

239.4




(±11.7)





D65A18R11S14



11.7


76.7

25





(±5.8)





D65A18R5S14



11.7


76.7

13





(±5.8)





* 量程、角度、光斑尺寸、分辨率均为设计理论值,请按实际测量案例评估。
