  • 光谱共焦位移传感器	D15A20 系列镜头
  • 光谱共焦镜头5

光谱共焦位移传感器 D15A20 系列镜头

镜头:外径D最大设计角度 A最大量 程 R*最小光斑直 径 S* (C50光纤)工作距离 C分辨率 *总长 L单位mm度mmummmnmmmD15A20R1S1315±20°镜面1.41313.84101.3D15A20R1S13-90(±0.7)0.6115.7D15A20R1S13-90B13.695.8x22x25.4D15A20R07S130.714.22D15A20R07S13-90(±0.35)1.0D15A20R07S13-90B14.0D15A20R03S130.314.21D15A20R03S13-90(±0.15)1.0D15A20R03S13-90B14.0* 量程、角度、...

产品详情

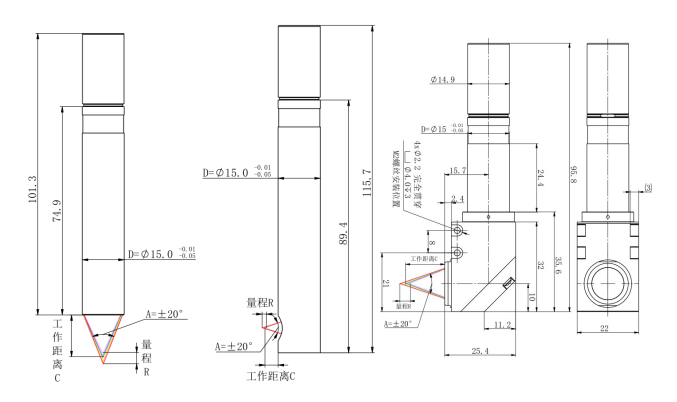

镜头:

外径

D

最大设计角度 A

最大量 程 R *

最小光斑

直 径 S* (C50 光纤)

工作距离 C

分辨率 *

总长 L

单位

mm

mm

um

mm

nm

mm

D15A20R1S13

15

±20°镜面

1.4

13

13.8

4

101.3

D15A20R1S13-90



(±0.7)


0.6


115.7

D15A20R1S13-90B





13.6


95.8x22x25.4

D15A20R07S13



0.7


14.2

2


D15A20R07S13-90



(±0.35)


1.0



D15A20R07S13-90B





14.0



D15A20R03S13



0.3


14.2

1


D15A20R03S13-90



(±0.15)


1.0



D15A20R03S13-90B





14.0



* 量程、角度、光斑尺寸、分辨率均为设计理论值,请按实际测量案例评估。
