光谱共焦位移传感器用

在表面贴装电子元件生产过程中,元件是由一层层 印刷有银浆、碳浆、铁氧体浆料的陶瓷薄膜层压后烧结而成,浆料的厚度直接影响电性能。仅对最终电性能的检测可靠性是不够的,而且生产一大批后才能发现问题,造成大量物料浪费。因此,在浆料刚烘干还未烧结的时候,甚至刚印刷出来就进行检测极具实时性和成本效益。    不幸的是,陶瓷薄膜或片具有透光性,我们试过多款激光测量装置,测量结果都有偏差或不稳定,最终使用光谱共聚焦原理的设
【阅读全文】

光谱共焦位移传感器用

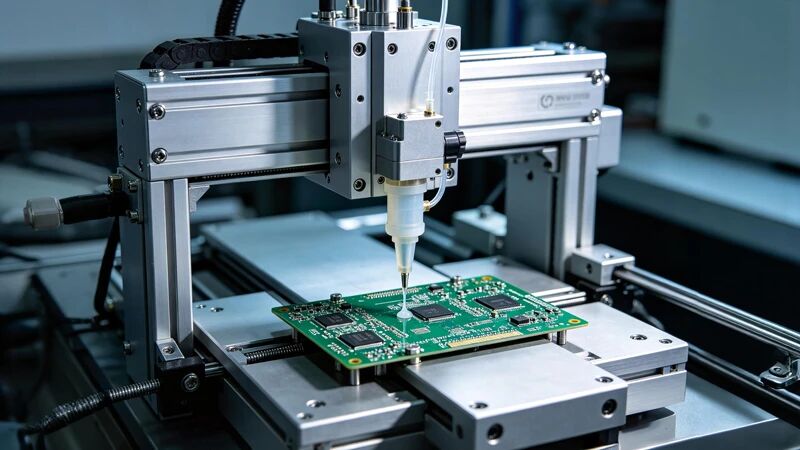

点胶是手机生产组装、平板生产组装等很多产品常见的生产工序之一。胶水的多少通常都需要控制,过少影响粘接力或密封性,过多除了浪费胶水,还会造成溢胶等问题很多胶水具有透明度,而且流平后表面呈弧形镜面,以最高级的激光位移传感器测量,很多材料根本就出不了正确的结果,而安装色散共聚焦镜头后胶水顶部完美的弧形曲线都可以呈现出来,这款光谱共焦传感器的材料适应性真的很广泛。
【阅读全文】

购买流程 joining process

企业简介

+more

公司简介

深圳立仪科技有限公司成立于2014年,位于深圳市国际低碳城,是一家以精密光学检测为主业的民营高科技企业,光谱共焦位移传感器及其应用配套为主推产品。立仪科技的核心研发人员在激光位移测量、3D扫描领域有十几年的经验,以打造全球最好的光谱共焦位移传感器并降低成本普及推广为志向,自主知识产权,多项专利。立仪目前在该领域具有国内领先地位,并向国际领先迈进。我们还提供本土的相关应用咨询、配套组件、开发协助、非标定制、校准维修,让客户用的舒心,用的放心。

了解详情
光谱共焦位移传感器与激光位移传感器原理比较

  您是否有过这样的疑问:产品材质、颜色和工艺更新太快,如何保护您的投资?产品结构越来越精细,要求越来越高,如何提高测量精度?产品结构越来越复杂,如何避免测量盲区?今天立仪光谱共焦传感器厂家就来为有疑惑的朋友们解答:


  一、光谱共焦原理


  1.一束白光(或多波长混合光)经过一个小孔,经过镜头将不同的波长聚焦到光轴上,色散地形成一条彩虹状分布带,照射到样品上,表面部分反射光反射回去。


  2.没有照射在光轴与物体表面交点的光经过分光部件,照射在另一个小孔周围被阻挡,无法照射到光谱分析仪,不会干扰测量。


  3.照射在光轴与物体表面交点的光经过分光部件,通过小孔照射到光谱分析仪。根据波长计算就可以获得镜头到被测物距离。


  二、光谱共焦原理的优点


  1.分辨率:理论上波长可以一直细分下去,理想镜头具有相当高的分辨率。


  2.温度稳定性好:镜头本身不发热,温度漂移小。对于微米以及亚微米测量,温漂是关键。


  3.自动聚焦:在量程范围内,被测物的位置上下变动时都有相应的波长的光聚焦到物体表面。


  4.横向分辨率高:从上到下总是在焦点上,测量光斑均微小,能分辨被测物上的微小轮廓变化。


  5.模块化小型化:镜头和控制器可以通过光纤连接,传输距离远,镜头可以做得很小,便于并排安装。


  6.调频抗干扰:波长是调频信号,对光强变化等调幅干扰不敏感。光纤对电磁干扰、雷电浪涌不敏感。


  7.透明材料厚度测量:当被测物透明且有两个表面,就会有两个波长的光返回得到厚度值。


  8.全息性:理论上任意一束返回光谱分析仪的光线的波长都携带了距离信息,部分光被遮挡影响小。


  9.安全性高:寿命长的LED光源,微小功率的白光,比激光对人眼安全,不受限于激光危害等级。


  10.高防护:控制器高防护等级,光纤可提供不锈钢外套版本,防止虫害鼠咬。


  上述这些就是光谱共焦位移传感器与激光位移传感器原理比较,还有光谱共焦原理的优点。只要你找深圳立仪光谱共焦传感器厂家,就可以解决开头提出的这些问题与疑惑。欢迎来电咨询喔!

【详情】
光谱共焦位移传感器(光纤同轴位移/彩色激光位移)选型技巧

  光谱共焦位移传感器(光纤同轴位移/彩色激光位移)选型技巧有哪些呢?相信很多人都想要知道答案吧!今 天,深圳立仪科技光谱共焦位移传感器厂家为大家整理一篇光谱共焦位移传感器的选型技巧,想了解的朋友们可好好看看。


  选型步骤:先确定量程,如果是光滑表面确定一个最大可能倾角,确定样品到镜头的工作距离,选择合适的尺寸和光斑大小。


  要求测镜面曲度大:优先考虑大角度的镜头。


光谱共焦位移传感器


  粗糙表面:角度大、光斑小的在粗糙表面跳动小。


  要求速度快:通常同等其它参数下,光斑大的光强高速度快,用大直径光纤的速度快。


  要求横向分辨率高:测量微观形貌、微小缝隙沟槽、粗糙度、寻边的应用,光斑小横向分辨率高,角度大的光斑小。


  不透明材料厚度测量:使用两个镜头对射。


  透明材料的厚度测量:平整度高、透明度高、精度要求低的可以使用单镜头测厚,要求高的使用双边测厚。


  大段差:使用大量程镜头。


  精密:量程越小的传感器精度越高。


  轮廓测量:使用精密运动装置搭载传感器镜头扫描测量。


  内孔侧壁测量:使用转台旋转工件。


  多通道并列:使用小直径镜头能多排几个镜头。


  多点测量:使用多通道控制器,一拖多比较经济。


  现在大家知道光谱共焦位移传感器(光纤同轴位移/彩色激光位移)选型技巧有哪些了吧!当然除上述的选型技巧外,最好的方法技巧就是把您的应用描述清楚,让我们立仪有经验的工程师为您推荐。

【详情】
光谱共焦传感器的校准方法

事实上,为了保证每次测量结果的准确,几乎所有的测量设备或系统在使用前都需要进行校准工作。虽然测量设备和系统在出厂前都经过了严谨的校准流程,但这并不是一劳永逸的,随着在使用环境中温度、湿度、振动和光照等因素的变化,测量设备和系统可能受到干扰,测量精度将大大被影响。在使用FocalStation™光谱共焦测量设备或系统时,为了保证测量精度,应进行校准流程。

一、为什么需要校准

根据光谱共焦的测量原理,控制器需要对反射回的光谱信号进行分析。但是在没有测量样品的条件下,控制器里的传感器仍然能够侦测到一些信号。这些信号通常被称之为暗信号,由光纤耦合器和测量头反射回来的杂散光组成。

在对样品进行测量的时候,控制器接收到的光谱信号事实上是由暗信号和样品表面反射信号组成,而后者信号才是我们真正需要的。因此为了得到准备的样品表面反射信号,我们需要事先对暗信号进行采集,并在处理测量数据时将暗信号减除。

暗信号处理的方法是在正式测量前对暗信号进行采集,存储传感器每个像素点的灰度值信息,并将所有像素点的灰度信息存储到RAM中,并在每次测量中将该灰度值减除。

二、校准方法

  1. 开机启动设备,静待15分钟后机器达到热平衡状态;

  2. 升高测量头,保证量程范围之内无任何杂物,为了取得更好的处理效果,建议使用一张白纸完全盖住测量头;

  3. 在设备操作软件界面按下暗信号处理按键,或在设备面板上按下采集暗信号实体按钮,等待光强、测量信号指示灯闪烁完成暗信号采集过程;

  4. 根据设备面板上的3个LED信号指示灯颜色判定暗信号处理结果,绿色表示暗信号水平满足所有测量频率要求;橙色表示当前暗信号水平过高,但仍可满足高频率测量应用;红色表示当前暗信号水平过高,不适宜进行测量,应重新进行暗信号采集流程;

三、校准注意事项

  1. 建议在设备启动十五分钟后进行暗信号处理操作,因为此时设备已处于热平衡状态。

  2. 当3个LED信号指示灯出现橙色或者红色显示时,表示当前暗信号水平较高,应按照以下三个步骤排除暗信号采集故障:

  • 重新确认测量头量程内无杂物,并用白纸完全盖住测量头,进行暗信号采集过程并查看信号指示灯状态,如显示橙色或红色,请继续下一步;

  • 在控制器面板上拔出连接测量头的光纤接头,并采集暗信号,如LED指示灯显示绿色,则表明问题来源于测量头部分,连接测量头的光纤接口可能存在灰尘污染,利用蘸酒精棉签轻轻擦拭光纤接口即可。如经测试后还未排除故障,则光纤可能已经损坏,建议更换光纤;


  • 如LED指示灯显示橙色或红色,则表明故障来源于控制器内部,此时请通知技术服务人员解决问题。

【详情】
公司高管参加“3D曲面玻璃 & 全面屏手机高峰会”,针对《3D玻璃的光谱共焦测量技术》演讲

深圳立仪科技有限公司成立于2014年,位于深圳市龙岗中心城天安数码创新园,是一家以精密光学检测为主业的民营高科技企业,光谱共焦位移传感器及其应用配套为主推产品。

立仪科技的核心研发人员在激光位移测量、3D扫描领域有十几年的经验,发现光谱共焦比激光精度更高适应性更广泛。但国外很多高精度传感器对中国技术封锁限制出口。立仪以打造全球最好的光谱共焦位移传感器并降低成本普及推广为志向,汇集全国在光谱共焦领域一流的光学、机械、软件人才和和合作伙伴昼夜奋战,数年磨一剑,开发出自主知识产权的国内第一套商品化、系列化的光谱共聚焦位移传感器,打破封锁填补空白,并在原有国外技术的基础上有大幅改进并申请了多项发明专利。立仪目前在该领域具有国内领先地位,并向国际领先迈进。

2017年10月19日,由中国通信工业协会3D曲面玻璃分会/ 广东省触控及应用产业协会/ 中瑞会展/ 中新材会展在深圳共同举办的“3D曲面玻璃 & 全面屏手机高峰会”上,深圳立仪科技有限公司针对《3D玻璃的光谱共焦测量技术》演讲PPT











【详情】
光谱共焦位移传感器测量手机曲面玻璃显示屏幕
智能手机的同质化一直是整个行业面临的最大难题之一,自从乔布斯凭借着iPhone革了手机的命之后,似乎一夜之间所有手机的外观都一样了,偶尔有一些异类也迅速被淹没。但这个行业最不缺的就是勇敢的开拓者和创新者。当前曲面玻璃显示屏,也常被称为2.5D玻璃屏幕手机逐渐称为智能手机新热点。

曲面屏具有很多优势:

1)材质不容易损坏,弹性上比普通手机更强;外形看上去个性,至于实用性,鉴于手机尺寸有越做越大的趋势,曲面屏幕可能更加方便操作。

2)曲面屏幕更易于人眼观看。专家表示这种屏确实更加符合人类视网膜弧度,能改善感官体验。这一点也许在曲面电视屏幕上的感受更直接一些。

3)曲面屏幕厚度低,重量轻且功耗低。这与柔性屏幕采用的AMOLED——有源矩阵有机发光二极管技术有关。这种二极管省电、能耗低、支持弯曲显示。这对智能手机继续向着更加轻、薄且续航长来说十分有利。

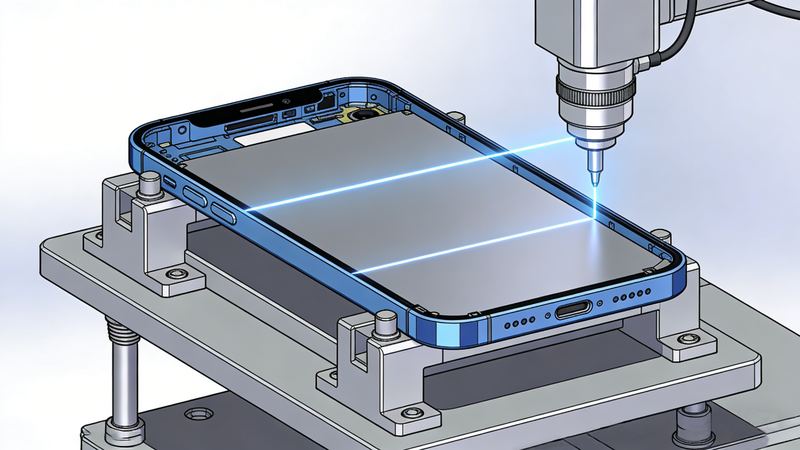

随着曲面屏幕手机的推出,如何测量曲面玻璃的弧度,平面度,厚度以及三维轮廓成为业界新的技术难题。采用光谱共焦位移传感器,对曲面玻璃屏幕进行测量,达到了良好的效果。


【详情】
光谱共焦测量成本高吗?

光谱共焦位移传感器由于常采用光纤传输,原材料成本要略高于激光位移传感器。但光谱共焦位移传感器的性能要高很多,优点多很多,如果使用在多种材质的测量,可以替换多个激光位移传感器,这样使用成本就低了一大截。如果还考虑多个方向的扫描以及激光三角法的阴影效应,一个光谱共聚焦位移传感器最多可以取代8个激光位移传感器传感器,使用成本极具优势。

【详情】
色散共聚焦镜头有什么缺点?

色散共聚焦镜头的缺点是,如果量程要做很长,其镜头体积一般会相应增大。对于大量程的测量,建议使用光谱共焦传感器配合其他大量程测量装置协同工作,以同时具有两者之优点。

【详情】
光纤传感器有什么优势?

光纤传感器除了有抗干扰的优点外,还可以远距离传输,低损耗,安全隔离,可靠性高等优点

【详情】
为什么光谱共聚焦产品知名度不高?

光谱共聚焦产品知名度不高的原因主要是这种技术太好太强大了,发达国家对中国进行技术封锁和禁运造成的。

【详情】
如何测量纳米位移、亚微米位移?

光谱共焦纳米位移传感器和亚微米位移传感器分辨率高,可以用于纳米位移和亚微米位移测量。

【详情】
什么光学传感器能用于高温等恶劣工作环境?

光谱共焦位置传感器的光路和电路可以分开,色散镜头的组成主要就是金属和玻璃,可以耐更高的高温。

【详情】
为什么光纤同轴光谱共焦位移传感器抗干扰能力超强?

光谱共焦位置传感器的光路和电路可以分开,中间通过光纤连接,光纤传输的光是极其不容易被电磁干扰的。

【详情】
