光谱共焦传感器展魅力,立仪科技助力重庆大学导师实验项目

发布时间:2021-11-26 浏览:54次 责任编辑:立仪科技

    立仪科技是一家以精密光学检测为主业的民营高科技企业,光谱共焦位移传感器及其应用配套为主推产品。立仪科技的关键研发人员在激光位移测量、3D扫描领域有十几年的经验,发现光谱共焦比激光三角法精度高适应性广。该传感器属于有些国家对出口中国进行精度限制的产品。

    我们还提供本土的相关技术支持、产品选型、应用方案咨询、测样验证、配套组件、开发协助、非标定制、校准维修,让客户用的舒心,用的放心。


    光谱共焦位移传感器被重庆大学一位资深导师研究,重庆大学(ChongqingUniversity,CQU),简称重大,位于重庆市,截至2021年3月,学校有4个校区,占地面积5200余亩,校舍建筑面积近170万平方米;设有二级学院36个,开办本科专业99个;有一级学科博士学位授权点35个、二级学科博士学位授权点1个、一级学科硕士学位授权点53个、专业学位授权类别25个;有在校学生47000余人,其中研究生20000余人,本科生26000余人,来华留学生1700余人;有教职工5300余人,其中专任教师2900余人;图书馆累计藏书495.26万册。


    有幸重庆大学这位资深导师主要是研究功率半导体的热应力,热应力会产生形变,立仪科技光谱共焦测量从而建立形变的模型。


    一、光谱共焦的原理:


    1、在线非侵入式、原位表征方法


    2、光学色差现象


    2、精确波长的光聚焦到被测物体上


    4、通过测量反射光的波长确定距离


    5、测量范围0~150μm、精度0.1nm


    二、形变:光谱共焦方法

    1、热力耦合多物理场仿真


    2、COMSOL多物理场仿真软件

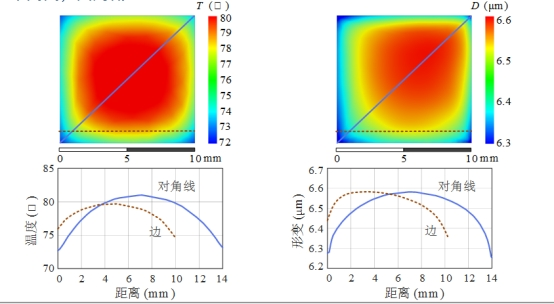

    3、温度分布:中间高,四周低


    4、形变分布:中间高,四周低

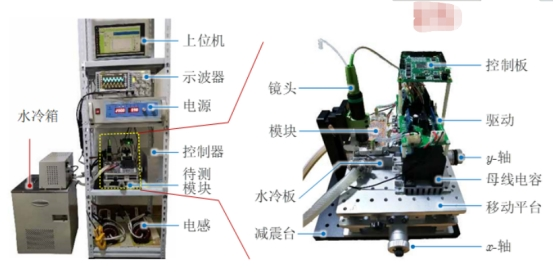

    三、形变:测试平台,SiC功率模块的热应力表征平台

    1、功率对拖电路拓扑


    2、光谱共焦仪(10nm分辨率)


    3、恒温水冷箱(65℃)


    四、形变:实验结果

    1、恒功率加载实验

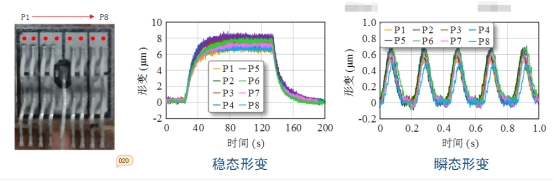

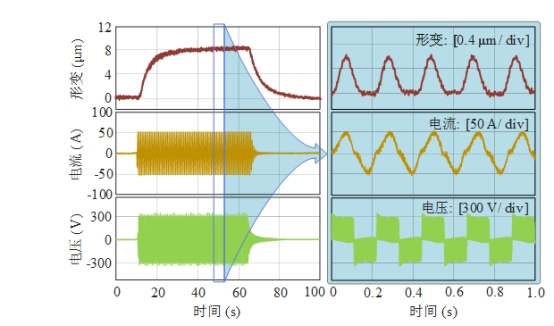

    电压、电流和形变波形


    形变随电流变化


    芯片位置的形变分布


    瞬态形变是稳态形变的10%


    中间高,四周低

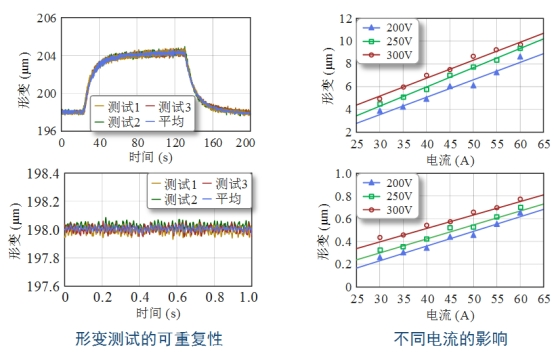

    2、形变是功率模块的固有属性

    稳态形变1μm/A左右,瞬态形变0.1μm/A左右

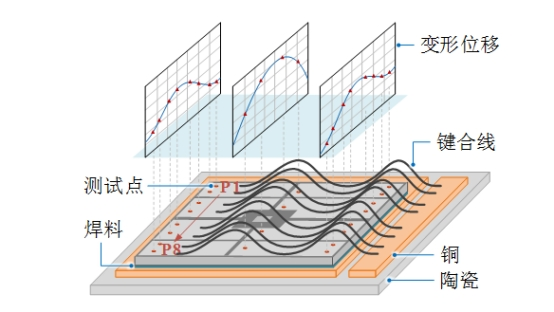

    五、形变:芯片应变重构,以点带面,重现芯片的微观形变


    1、芯片形变决定焊料层失效


    2、芯片中心形变大


    3、芯片边沿形变小


    4、稳态形变与瞬态形变的趋势一致


    5、为芯片和封装设计提供参考

    这次的产品有光谱共焦位移传感器广泛应于面板显示/点胶/测量,3C/手机/通讯,飞机、高铁、汽车玻璃、车灯、火箭零件、零件尺寸测量。激光加工引导。在交通、新能源、医疗等攸关民生的领域,光谱共焦位移传感器也能起到辅助作用,帮助飞机、高铁、电池、玻璃容器等制造得更精细、更优质。在实际应用中,光谱共焦位移传感器也凭借其高精度、高稳定性、高泛用性等鲜明优势,赢得了高度认可。
