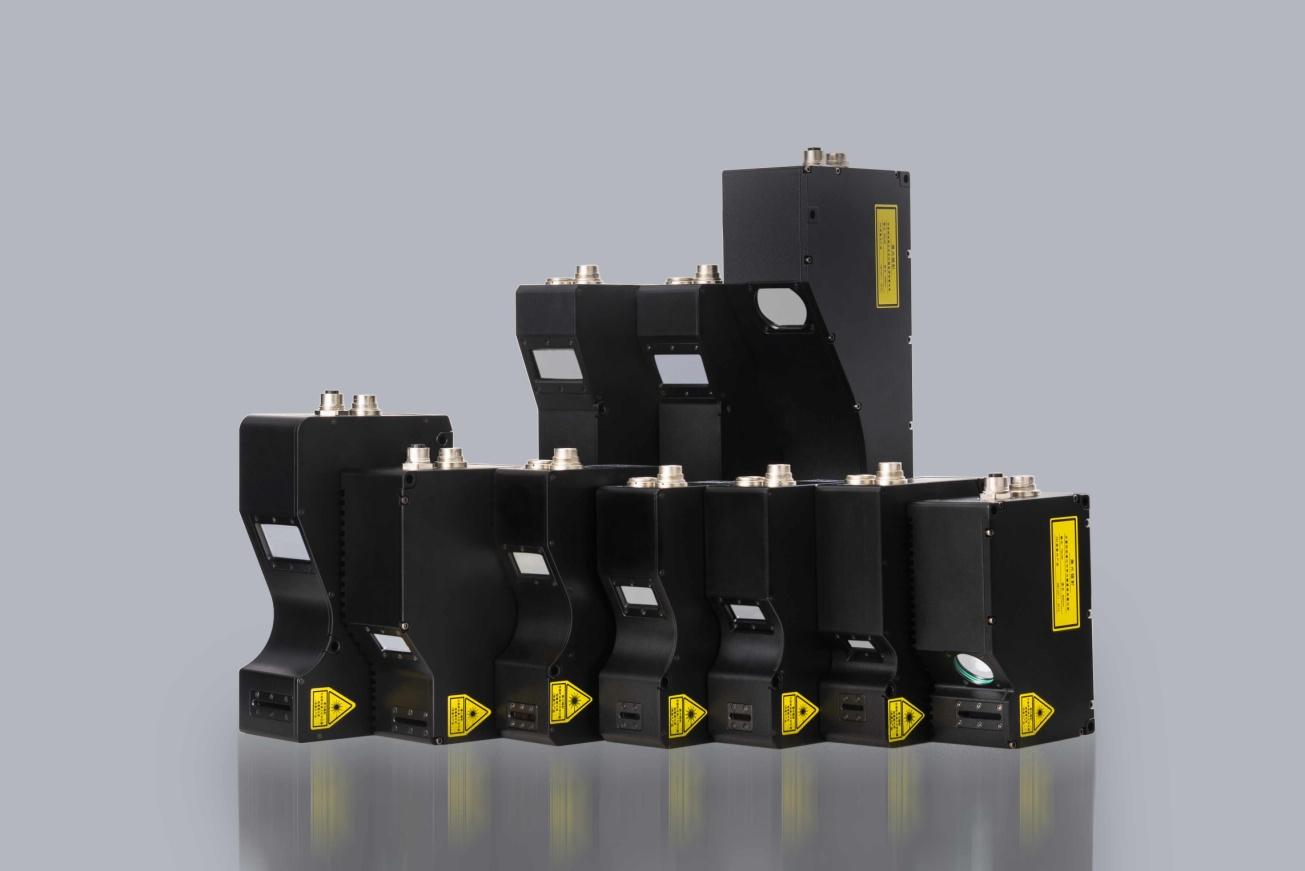

线激光位移传感器专业用于3D工业检测

发布时间:2022-03-25 浏览:68次 责任编辑:立仪科技

基于线激光的三维测量技术是近年来新兴的一种非接触测量方式,通过高速激光扫描的方式实现大面积、高分辨率的三维物体表面形貌测量。由于其快速、非接触及高精度等特性,被广泛应用于工业在线测量领域。




一、系统组成

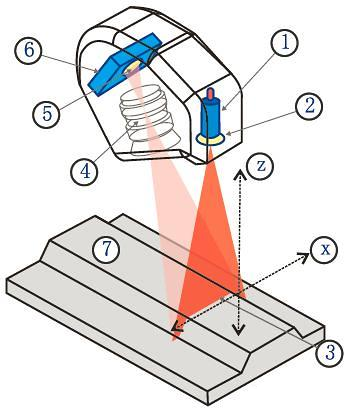

激光测量仪采用激光三角测量原理,利用发射器将激光投射到待测物体表面上,通过传感器/待测物体的移动,即可得到完整轮廓测量结果。


线激光测量仪根据入射方式的不同可分为斜射式和直射式两种


、相关案例

1、芯片引脚共面度芯片引脚共面性指引脚垂直高度偏差,即低引脚脚底与高引脚脚底的垂直偏差,一般不得超过引脚厚度。共面度不足时会导致贴片焊点错位、插脚偏移,过大时还会导致基板刮损等情况。

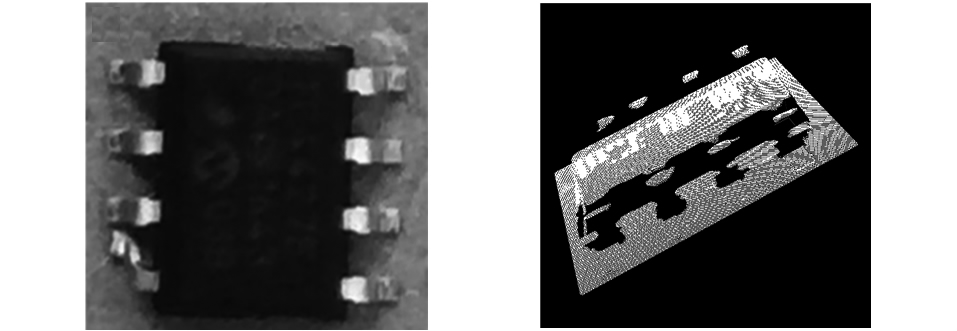

芯片实物图、三维点云图

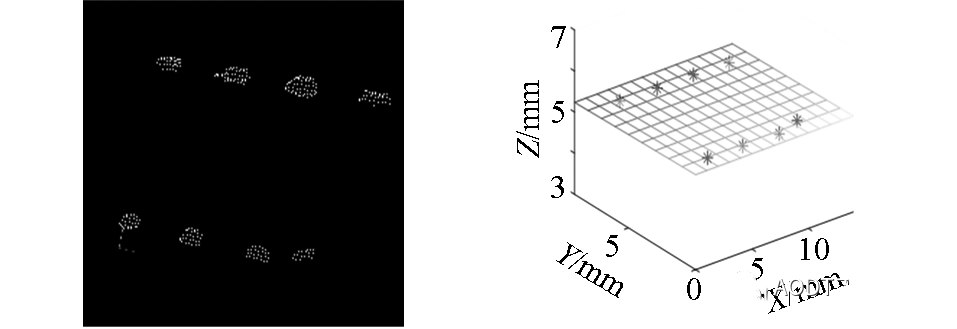

芯片引脚分割图、拟合引脚平面图
可利用线激光测量仪、二维运动平台实现芯片的三维扫描。引脚分割、平面拟合后计算各个引脚到平面最大距离,若小于阈值则共面度合格。

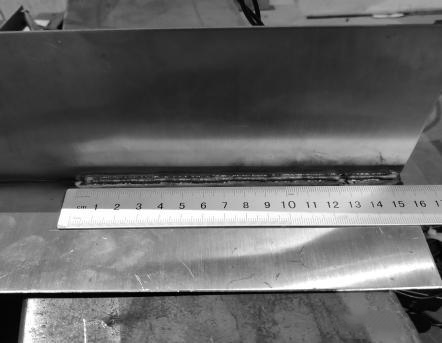

2、焊缝检测焊接技术被广泛应用于石油化工、汽车制造等工业领域。焊缝的好坏决定了器件的整体质量,因此针对焊缝余高、熔宽等的检测一直是业界重点研究对象之一。

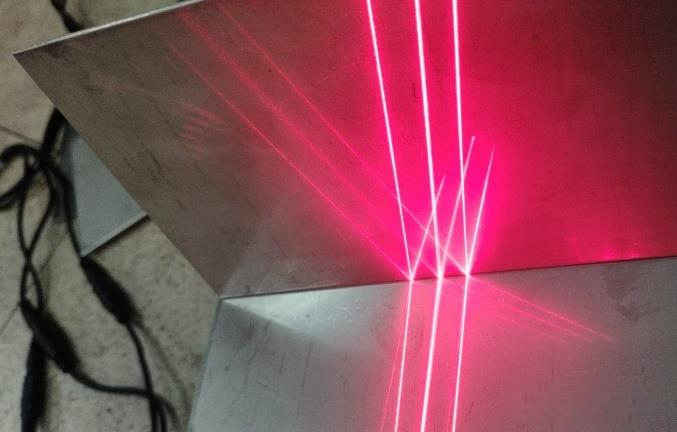

可以利用线激光测量仪结合六轴焊接机器人,实现焊缝质量的在线检测,同时可以实现焊接前轨迹的自动纠偏或焊接后焊缝的自动化打磨。

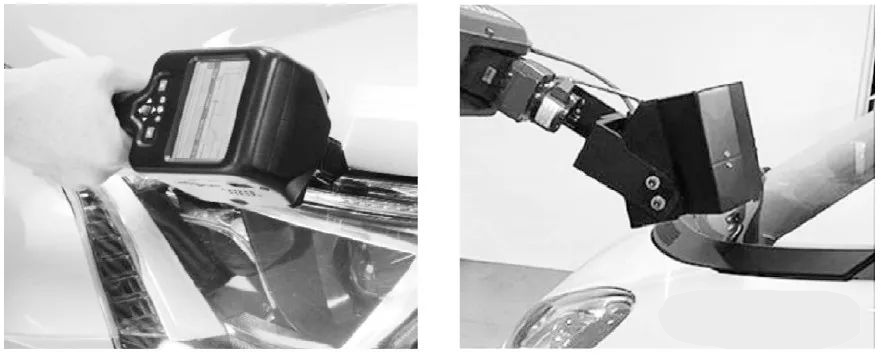

3、汽车间隙面差汽车间隙面差是决定车辆外观的重要因素之一,同时也直接影响着车辆的防漏水性能及噪音抑制性能等;因此间隙面差的测量也是汽车出厂时重要的检测步骤之一。

总结随着基于视觉的测量技术飞速发展,线激光测量仪凭借非接触、精度高、速度快等优点被广泛地应用于工业检测领域,有效的保证了工业在线测量的精准性和时效性。
