彩色激光同轴位移计在点胶行业的应用

发布时间:2020-05-11 浏览:20次 责任编辑:立仪科技

  今天,立仪科技将向您介绍彩色激光同轴位移计在点胶行业的应用。为了获得更极端的视觉体验,继刘海兵之后,综合屏幕、滑动屏幕和双面屏幕、挖洞屏幕也应运而生。挖洞筛的中空分为两个过程:通孔和盲孔。


  通孔是在屏幕上打一个孔,这更有利于前摄像头的成像。毕竟,障碍较少,但过程相对复杂,质量控制要求更严格,产量更低。另一个问题是光圈较大,一般在6.5毫米以上。盲孔是把相机放在屏幕下,工艺比较成熟,产量高,成本低,而且光圈小。然而,由于添加了一层液晶,透射率必然会受到影响,相机的图像质量也会受到一定程度的影响。



  “通孔”可以有效地减少屏幕层对前置摄像头的遮挡,从而在拍照获取光线时更具优势。因此,只有屏幕穿孔的地方和相机需要连接好才能解决问题。这个过程需要大量的胶水。如果胶水高度不一致,最终的屏幕成像效果会有缝隙和不自然的连接。光谱共焦传感器可以很好地解决这个问题。它不仅可以完全测量胶水的高度,还可以测量宽度和高速采样频率。它更适合在线自动设备。


  然而,还有一个问题是“通孔”的视觉完整性差得多。因为不需要考虑屏幕对摄像机的影响,所以屏幕上的“通孔”将大于摄像机本身,即大于隐藏在屏幕下的“盲孔”。


  当安装挖洞屏幕的照相机模块时,由于分配的胶是透明胶,因此检测这种胶有两个困难。一个是点胶后胶水的形状是弧形的,这是对光笔镜面反射角度的一个很好的测试。如果用单色激光传感器检测,光线会穿透,激光会直接穿透到胶底,或者弧形原因造成的反射角无法将光线反射回来。

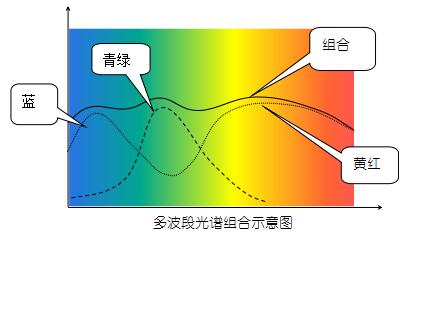

  因此,目前业界的普遍做法是采用彩色激光同轴位移计。因为彩色激光同轴位移计是基于光谱共焦传感器的原理,所以使用白光,白光是合成光,并且总是有可以反射回来的光。此外,对于弧形表面,光笔的反射角(45)增加,从而可以完美地测量白色透明胶的轮廓。这就是立仪彩色激光同轴位移计在点胶行业的应用,希望可以帮助到想要了解的朋友们。
