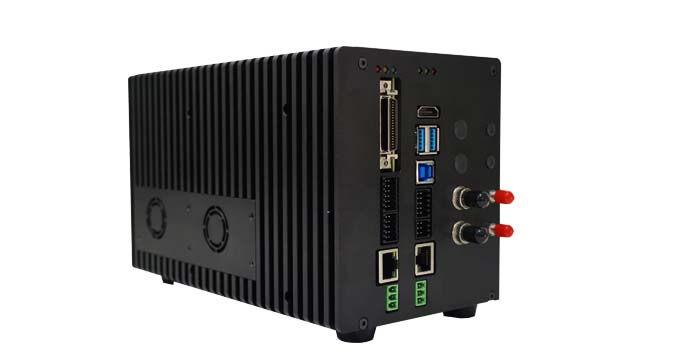

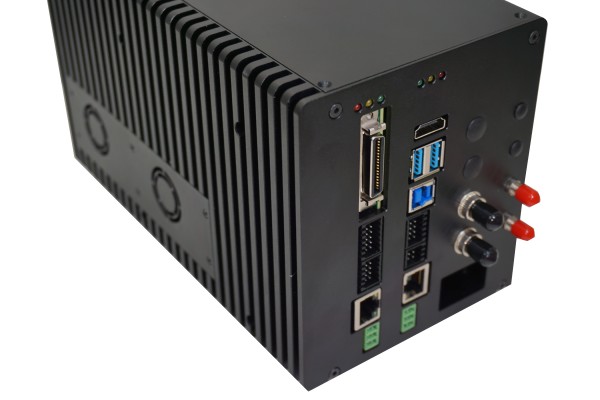

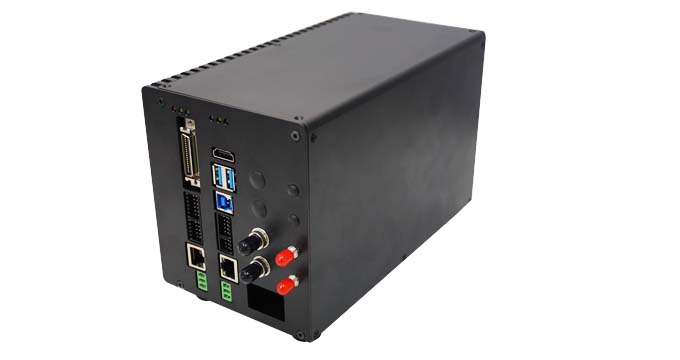

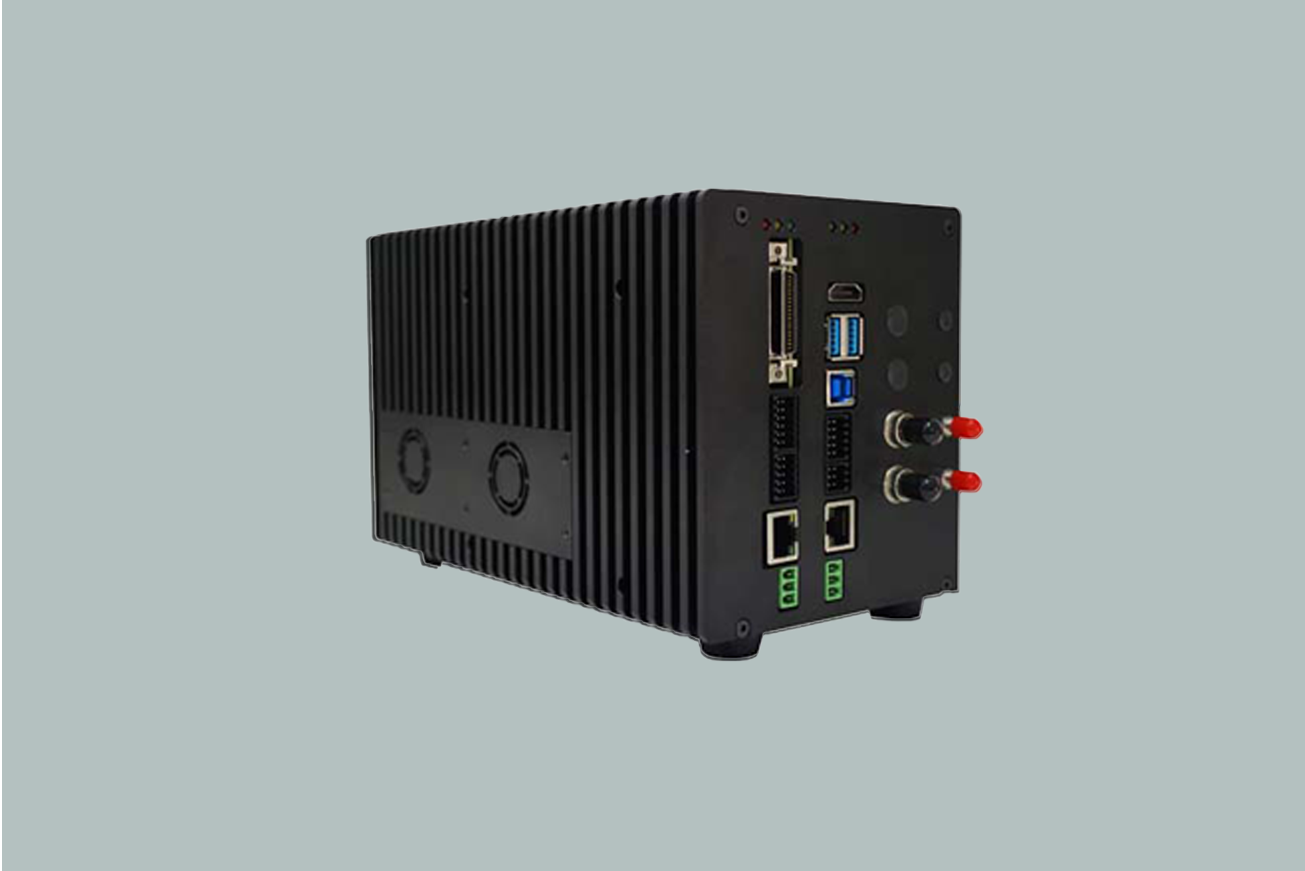

嵌入式智能控制器

嵌入式控制器,采用光谱共焦原理无需链接PC端,可自动进行检测,产品分为嵌入式控制器Q3,Q6

产品详情

嵌入式位移传感器由五大部分组成,它们分别是arm嵌入式内核、FPGA高速处理单元、光纤探头、sensor和PC端上位机软件。


1.1.1  arm端嵌入式内核是产品的心脏和中心,它负责所有数据的处理和调度。负责从FPGA端采集高速数据,经过算法处理,得到测量数据通过网络上传给上位机显示。将测量数据转换成模拟量输出给与之相连接的设备。


1.1.2 FPGA高速处理单元是一个实时高速采集处理模块,负责高速采集和控制sensor输出图像数据,并通过各种算法计算出波峰值。将光谱数据和计算波峰数据送给arm端。同时控制和采集编码器数据,将数据送给arm端。


1.1.3 Sensor:主要按收FPGA端控制信号,设置采集芯片的参数。根据设置的参数的采集探头反射回来的光谱数据,将图片数据传送给FPGA端。


1.1.4光纤探头:主要接收发光器发出的白光,通过光纤、棱镜和光谱共焦原理,聚焦在被测物表现反射回来,通过光谱仪将光分解,按波长排列射在sensor上面,形成光谱图片数据。


1.1.5 PC端软件:主要负责通过网络设置arm相关的参数、远程升级arm端程序,用户权限管理、软准数据、实时显示采集数据等工作。
