2024-11-28
光谱共焦传感器是一种先进的非接触式测量技术,它结合了共焦显微镜和光谱成像的原理,为材料提供了高精度的数值。这种技术在真空领域的应用尤其重要,由于真空条件下无法使用传统的接触式测量方法,如机械探针等,因此需要一种非接触式的测量手段来保证测量的准确性和可靠性。
项目背景:
测试发泡棉在真空环境的膨胀量,由于其在真空环境下,压力仅为10Pa,腔体抽真空速度为60min,压力在抽真空的时候会有变化。因此需要待气压稳定后开始测量。
项目难点:
由于真空环境热传导效率低下,传感器的过热可能严重影响其测量精确性乃至导致功能失效。其次,传感器的材料选择至关重要,因为某些材质如含胶类材料会在真空环境下释放特定气体,这可能会改变真空环境的气体组成。此外,真空条件下,传感器需要承受内外压力差异导致的机械应力,这不仅要求传感器在受力后不产生永久性形变,而且应尽量减少弹性形变以保证性能稳定性。另外,由于真空环境中的空间折射率与常规空气中的不同,这也对传感器的校准和精度提出了更高要求。最后,光纤与控制器之间的连接也需要特别设计,以应对由真空腔内外压力差导致的释气问题。
解决方案:

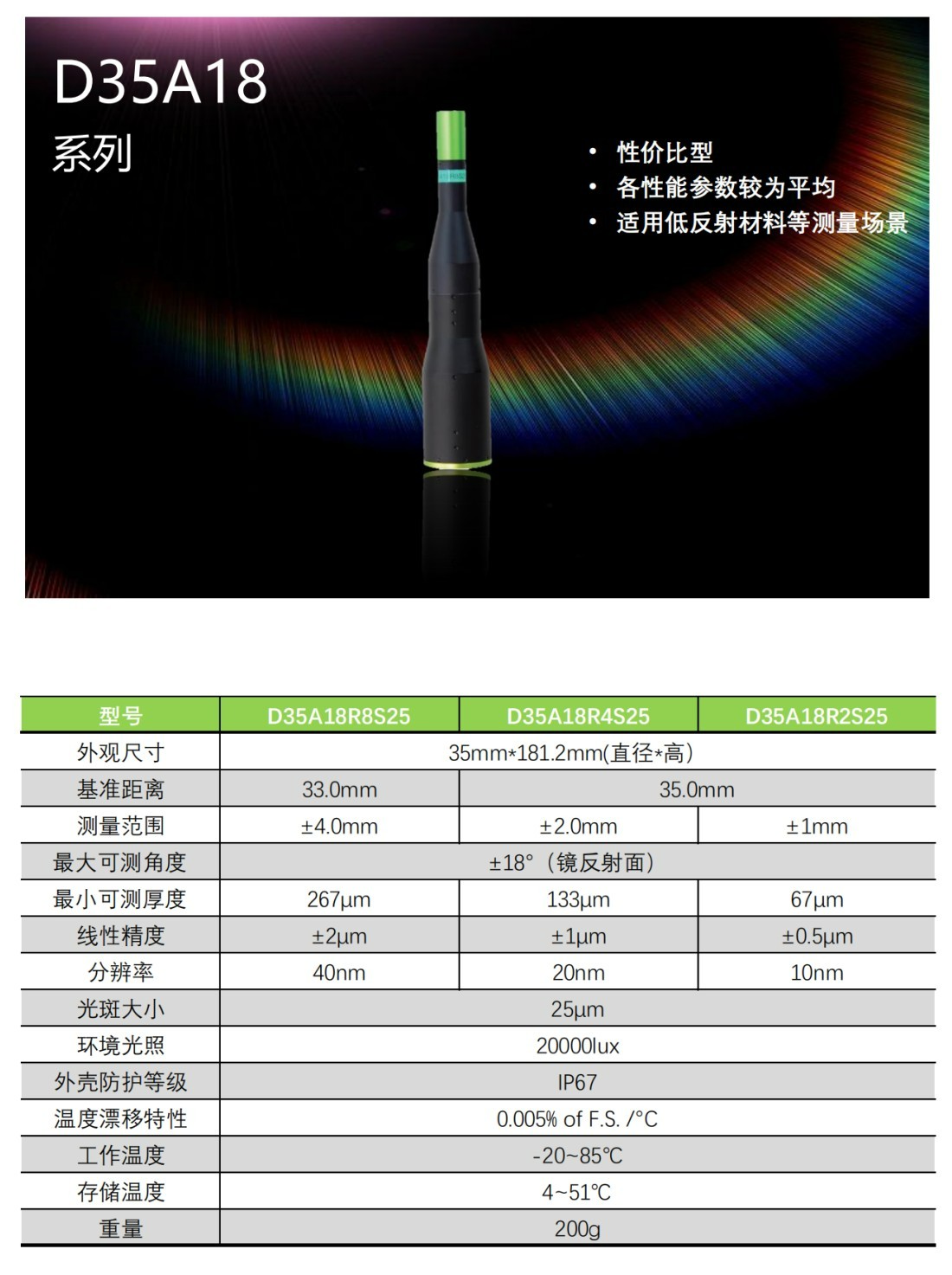

立仪光谱共焦位移传感器H系列搭配特殊材质的D35A18真空定制款侧头,该控制器采样评率4000Hz,定制版的侧头经过特殊处理,其最大基准距离33.0mm,量程4.0mm,使用该定制版侧头在真空环境下从三个方向对发泡棉进行测量,能够完美的计算出发泡棉的膨胀量。
