光谱共焦传感器如何测量挖孔屏摄像头模组点胶?

  光谱共焦传感器如何测量挖孔屏摄像头模组点胶?随着屏幕形态的多样化和“屏下摄像头”技术逐渐成熟,“挖空屏”逐渐成为5G时代主流屏幕形态。新技术的背后,是通过升级加工工艺及采用更精准的影像测量仪检测技术使屏幕结构使“挖空屏“手机做到长期稳定。为了更极致的视觉体验,在刘海屏、全面屏、滑盖屏、双面屏之后,挖孔屏也来了。



  挖孔屏的空分为通孔和盲孔两种工艺。通孔是在屏幕上打洞,对于前置摄像头的成像更有利,毕竟少了一层阻隔,但工艺相对更复杂,对品控要求更严格,良品率较低,还有一个问题就是孔径较大,一般在6.5mm以上。盲孔就是将摄像头放到屏幕下方,工艺相对更成熟,良率高成本低孔径小,但由于多了一层液晶,势必影响透光率,对摄像头的画质也会产生一定影响。


  通孔”能够有效减少屏幕层对前置摄像头的遮挡,从而在拍照获取光线时更有优势。所以解决起来只需要考虑将屏幕打孔的地方和摄像头完好衔接,此工艺对点胶的高度要求很高,如果胶高度不一致,最终屏幕的成像效果出现缝隙、衔接不自然的问题。采用光谱共焦传感器可以很好的解决这一问题,不但可以完整测出胶的高度,同时也可以测到宽度,高速的采样频率,更适合自动化设备在线。


  由于点胶的胶水是用的透明胶,这种胶检测有两个难点,其一是点胶后,胶的形状呈弧形,这个非常考验光笔的镜面反射夹角,如果采用单色的激光传感器检测,会造成光线打穿,激光直接穿透到胶底,或者因为弧形原因造成的反射夹角,无法反射光线回去。



  所以目前业界通用做法,就是采用超大角度光谱共焦传感器,由于光谱共焦传感器采用白光,白光是复合光,总会有光线可以反射回来,而且针对弧面,加大了光笔的反射夹角(45°),所以才能完美的测出白色透明点胶的轮廓。

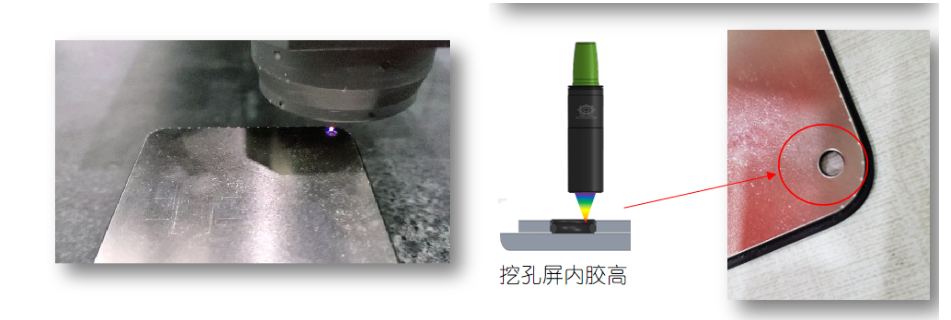

  光谱共焦传感器是胶高测量的“福音”,传统点激光测量,存在无法全面扫描的情况。光谱共焦传感器采用厚度测量模式,两条不同的波长的光在胶水的正反面聚焦,通过计算被感测到的焦点的波长,换算获取距离值,一次测量即可完成胶水高度值的采集,避免接触式测量设备造成粘胶。不偏不倚,精准如需。


  其次,光谱共焦传感器对被测物体的颜色材质有着很好的兼容性,大程度上保证了设备对于胶水透明度以及颜色的兼容性。


  对于产品的固定上选择弹簧式结构的夹具,可容纳不同尺寸的产品,保证客户在更换不同尺寸的屏幕进行测量时,不需要对夹具进行更换,提高了测量设备的测试兼容性。有效降低客户生产成本。


  同时,针对背面有指纹识别设计的产品,增加“避位孔”设计,有效避免在检测过程中对指纹部分造成的磨损。


  在5G时代,小孔径挖孔屏一方面不影响视觉,另一方面不会占用内部太大空间,给人更好的沉浸式体验。思瑞测量依据全面、专业、高效、智能的手机摄像头圆孔胶高测量解决方案,为5G挖孔屏手机的极致视觉享受增添精准力量。
