产品描述
直径35mm，适中尺寸可满足大多数安装场景，D35系列中光强较高，在低反射率材质的零部件测量时具有优势，D35系列中角度，量程，工作距离等特性较为平均的型号通用性佳，性价比高，适用于多种应用场景，此款拥有90度出光镜头版本，可用于测量侧面尺寸，孔内壁尺寸特性等

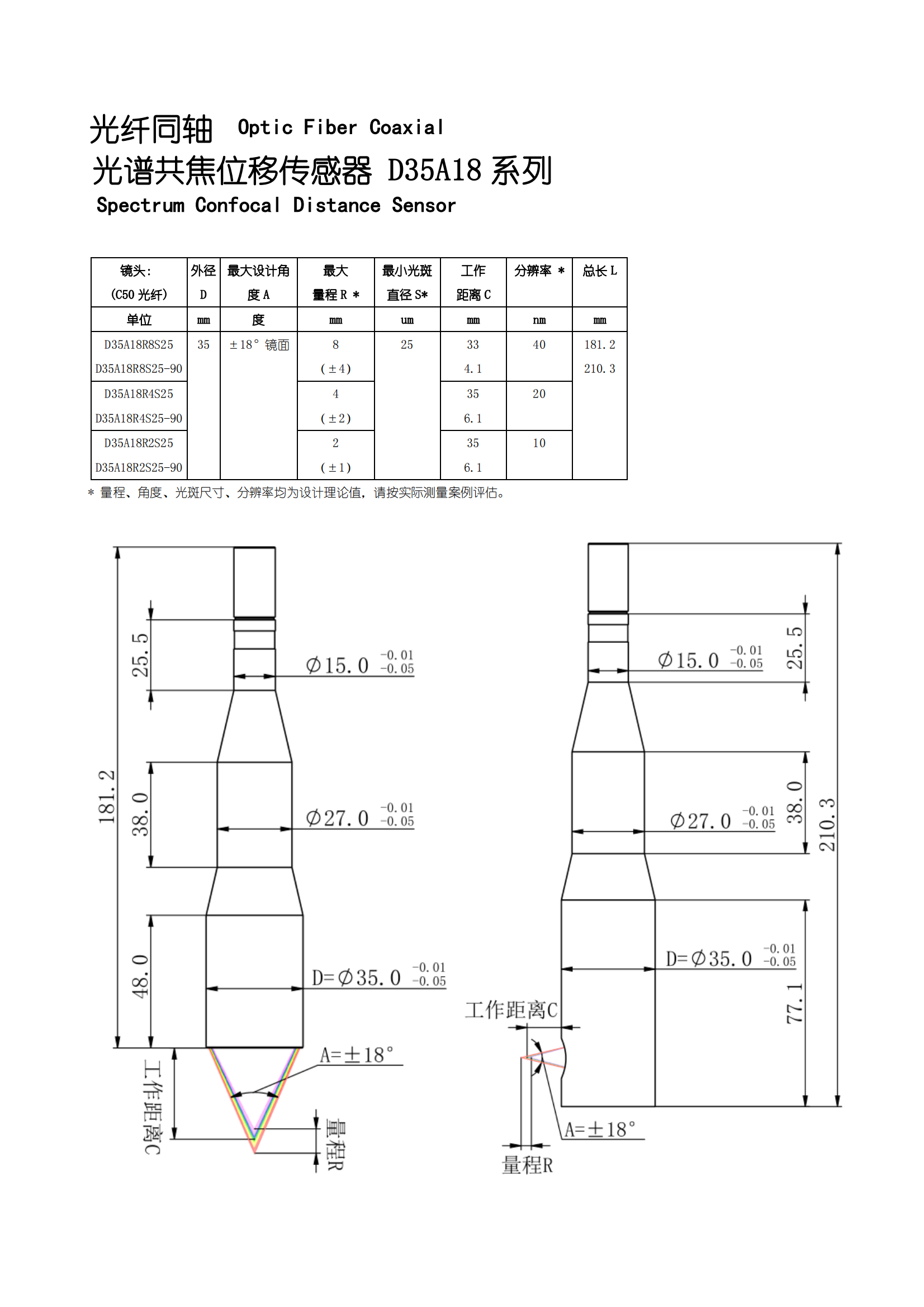

产品尺寸
镜头： (C50 光纤) | 外径 D | 最大设计角 度 A | 最大 量 程 R * | 最小光斑 直径 S* | 工作 距离 C | 分辨率 * | 总长 L |
单位 | mm | 度 | mm | um | mm | nm | mm |
D35A18R8S25 D35A18R8S25-90 | 35 | ±18°镜面 | 8 （±4） | 25 | 33 4.1 | 40 | 181.2 210.3 |
D35A18R4S25 D35A18R4S25-90 | 4 （±2） | 35 6.1 | 20 | ||||
D35A18R2S25 D35A18R2S25-90 | 2 （±1） | 35 6.1 | 10 |
* 量程、角度、光斑尺寸、分辨率均为设计理论值，请按实际测量案例评估。
