镜片纹路扫描测量

发布时间:2022-08-31 浏览:109次 责任编辑:立仪科技

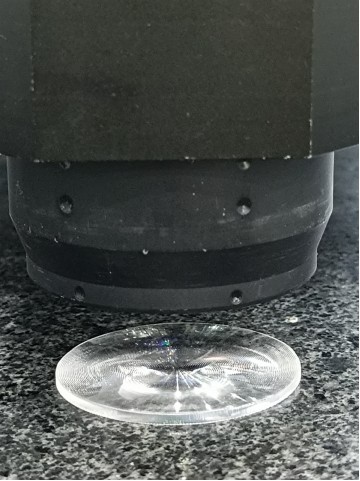

要求测量镜片纹路(如下图所示)

由于物体呈透明状,光可以直接穿透,所以只需要用单轴平台进行轮廓扫描测量,本次测量采用D40A48搭配H4UY单通道控制器,D40A48光斑小,分辨率和测量精度都很好,并且D40A48的镜头测量角度±48°,可以很大程度满足大角度的应用。

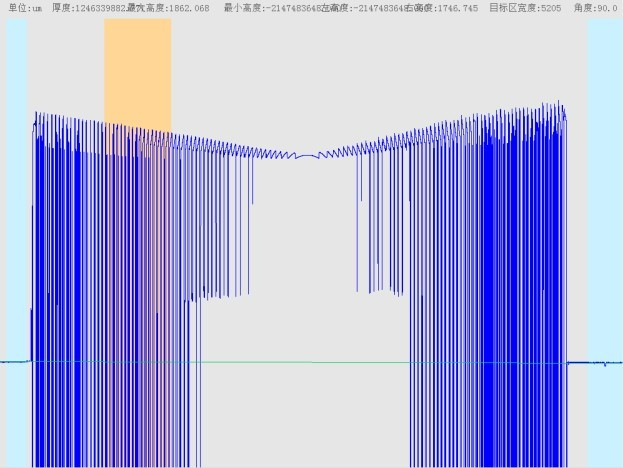

轮廓扫描数据

上图左右两侧的淡蓝色区域为平台基面,以此做水平线,黄色区域为目标区域,可以看到最小高度的数值是一个小于0的负极小值,在观察波形图的时候,发现凹面处无感光度,无波峰,说明此处无回光。
