行业应用|光谱共焦传感器在显示屏方面的测量

01显示屏平面度检测、点胶不均匀等

02检测方案

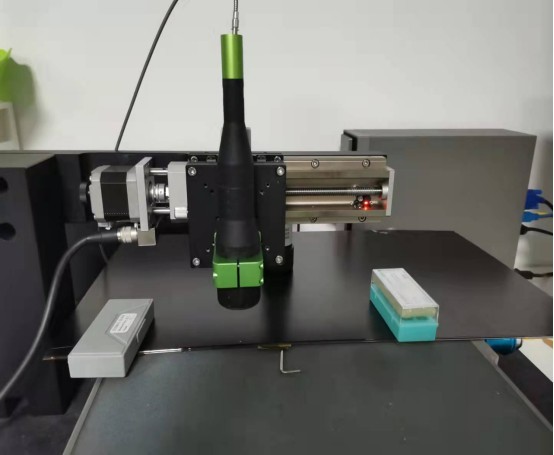

1、使用H4UY D35A18R4S25传感器进行高度扫描测试

2、传感器工作频率为:4000Hz。

3、每个位置连续扫描30次查看每个位置的重复精度。

4、数据取样间隔:2μm。

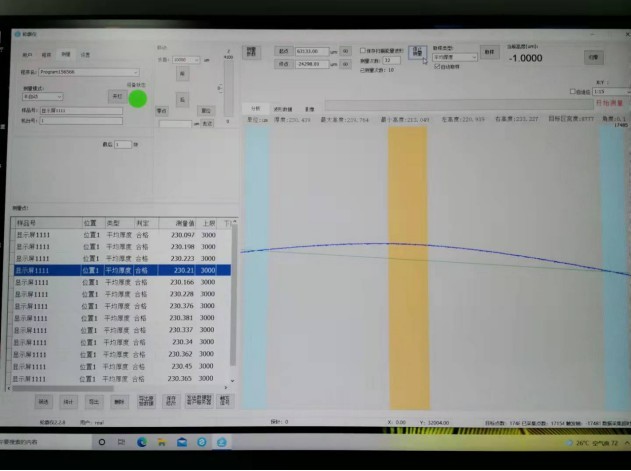

03检测结果

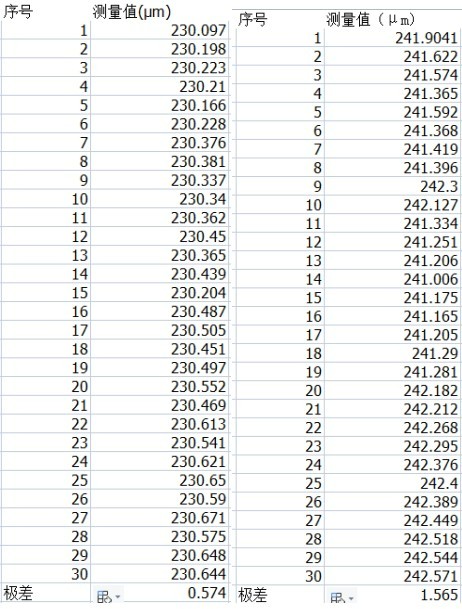

03检测结果-30次重复数据


1、动态测试稳定性好,以显示屏为例,同一位置进行30次扫描,测量结果重复精度高。

2、传感器光强强,测量黑色的显示屏都能接收到准确稳定的反射信号,同时速度能达到4000Hz,能够满足全检的应用需求。

3、该传感器量程达到4mm,能够兼容更多类型的产品。

4、采用非接触式测量的方式,不会破坏显示屏本身。

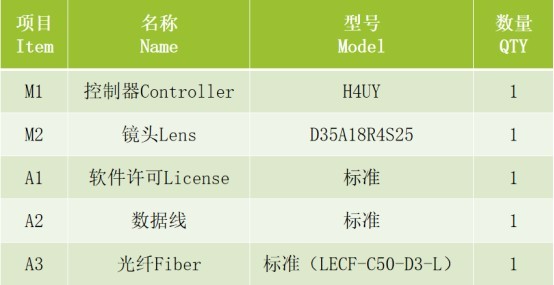

04配置清单
