行业应用|光谱共焦位移传感器在胶水方面的检测

01胶水厚度检测


胶水平面度测量


02检测方案


1、使用H4UC D65A52传感器进行轮廓仪扫描测试。

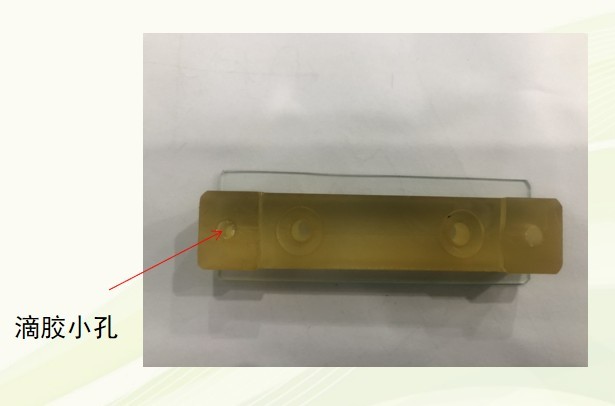

2、我们用一块有孔洞(直径为4mm左右)的橡胶模型放在载玻片上,对孔洞滴胶,待胶水凝固后,在室温下扫描轮廓。

3、传感器采样频率为:1000Hz。

4、扫描10次,检查重复精度。


03检测结果

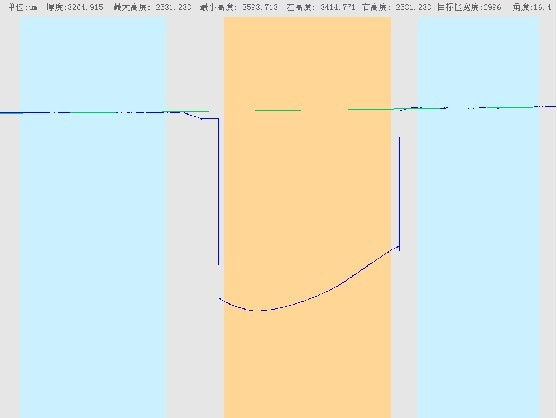

如图所示,我们以模型上表面(蓝色区域)为基准面做水平线(绿线),目标区域的(黄色区域)平均高度为-3264.9um,最低点为-3593.7um。


03|检测结果-10次扫描重复精度

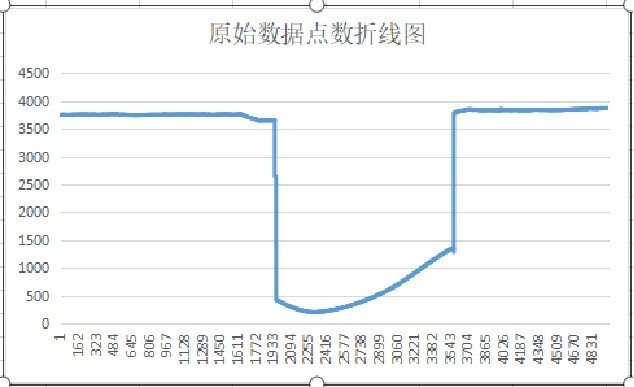

03|检测结果-胶水表面数据及总结



1、可以准确扫描出胶水轮廓。

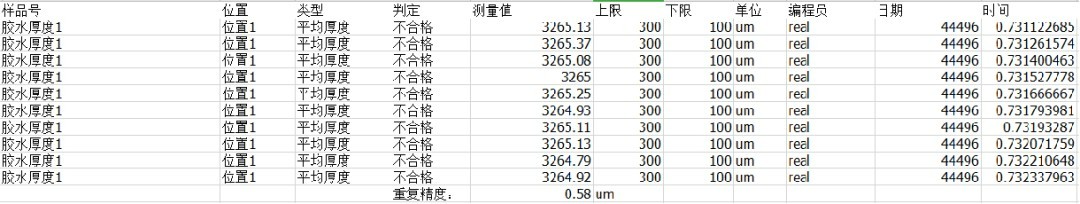

2、重复测试稳定性好,10次测试重复精度为0.58um。

3、传感器光强强,测量胶水能接收到准确稳定的反射信号,同时速度能达到1000Hz,单个位置测试时间在0.05s内完成,能够满足应用需求。

4、该传感器量程达到4mm,能够兼容更多类型的产品。

5、采用非接触式测量的方式,无需接触胶水本身。
